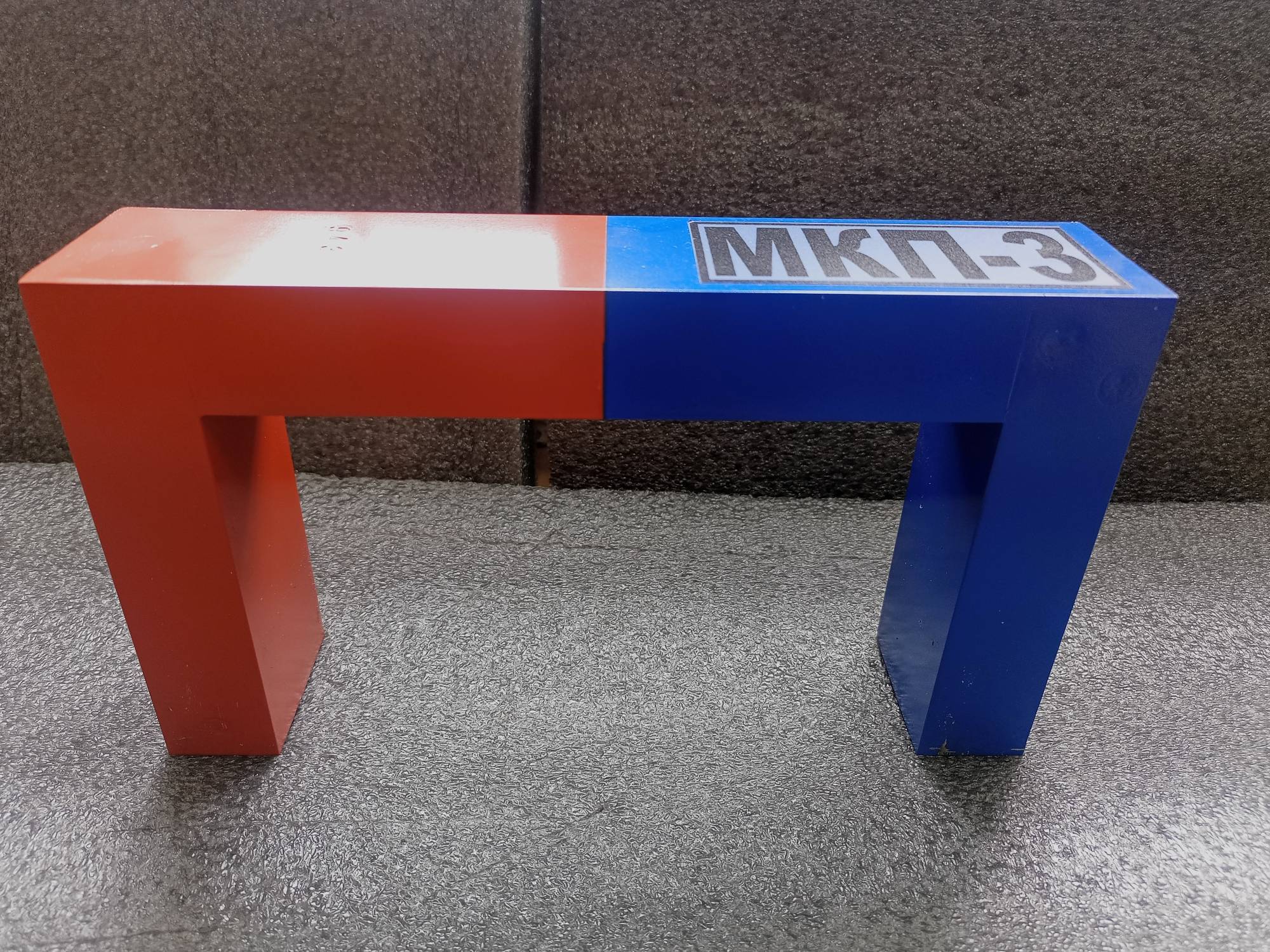

Магнит компенсационный МКП-3

МКП-3 предназначены для устранения магнитного дутья в зазоре свариваемых кромок металла.

Магниты устанавливаются на стыкуемый участок так, чтобы зазор кромок находился между полюсами магнита, посередине, при этом его полюса должны быть противоположены полюсам намагниченных деталей. С помощью индикатора магнитного дутья определяется участок, где значения магнитного поля в зазоре от 0 до 20 Гс. По мере заварки участка компенсатор продвигается в направлении формирующегося сварного шва.

В случае недостаточной компенсации магнитного поля необходимо поставить второй магнит, расстояние между магнитами регулируется в зависимости от того, насколько удаётся компенсировать отклонение магнитной дуг, вызванное намагниченностью свариваемых кромок.

Конструктивно МКП-3 представляют собой П – образные элементы, в которых заключены редкоземельные магниты. В отличие от других компенсационных постоянных магнитов МКП-3 изготавливаются из составных частей, что позволяет им сохранять намагниченность более долгий срок, по сравнению с литыми П-образные магниты.

Величина компенсируемого магнитного поля: до 3000 Гс
Длина компенсируемого участка - 150-300 мм,
Расстояние между полюсами - 200х120,
Вес - 4,5 кг.

Магнитное дутье возникает при влиянии постороннего магнитного поля на магнитное поле дуги. Отклонение дуги в продольном или поперечном направлении и называют "магнитным дутьем". Магнитное дутье сильно влияет на качество сварного шва, а в случае сильной намагниченности делает сварку невозможной. Магнитное дутье не позволяет качественно провести проварку корня шва и приводит к выбросу металла из сварной ванны.
